[Werner]

Hallo, ist es möglich das Trix Electronic relais mit der Nr 56 6597 00 bei Trix Express zu verwenden?? Die Betriebsspannung ist auf jeden fall gleich und dem schaltbild nach sollte das ganze auch gehen.
Grüße aus dem westerwald.
Werner

[Ulrich Albrecht]

Werner,

Alle Schaltelemente wie Relais, Signale, Bremsbausteine, die vom Hersteller fuer das 2-Leitersystem verkauft werden, koennen auch fuer Trix Express benutzt werden. Schalttechnisch entspricht ja eine Trix-Expressbahn ohne Oberleitung einer 2-Leiterbahn mit Oberleitung. Wenn ein Bauteil an den gemeinsamen Rueckleiter im 2-Leitersystem angeschlossen wird (z.B. Dioden, Bremsbausteine), musst Du bei Trix Express halt die entsprechenden Schaltungen am Mitteleiter vornehmen. Dein Relais funktioniert somit auch bei Trix Express.

Wenn Du das Relais noch nicht gekauft hast, geh erst einmal zu Conrad oder einem aehnlichen Anbieter, und versuche ein bistabiles Relais zu bekommen. Diese kosten nur ein paar Euro. Ich habe vor einigen Jahren mein Viesmann "Elektronik"-Relais auseinander gebaut: Drinnen sind zwei normale bistabile Relais fuer 12V Gleichstrom, und die "wichtige" Elektronik: 2 Dioden, die den Wechselstrom fuer das Relais gleichrichten! Das ganze haette ich fuer rund 4 Euro bekommen. Aber fuer die Extra 6 Euro gibt es ein schoenes Gehaeuse!

Ulrich

[Stefan]

Hallo Zusammen.

Original von Ulrich Albrecht
Werner,

Wenn Du das Relais noch nicht gekauft hast, geh erst einmal zu Conrad oder einem aehnlichen Anbieter, und versuche ein bistabiles Relais zu bekommen. Diese kosten nur ein paar Euro. Ich habe vor einigen Jahren mein Viesmann "Elektronik"-Relais auseinander gebaut: Drinnen sind zwei normale bistabile Relais fuer 12V Gleichstrom, und die "wichtige" Elektronik: 2 Dioden, die den Wechselstrom fuer das Relais gleichrichten! Das ganze haette ich fuer rund 4 Euro bekommen. Aber fuer die Extra 6 Euro gibt es ein schoenes Gehaeuse!

Ulrich

Die Dioden bei solchen Schaltungen dienen nicht dem Gleichrichten. Es sind sogenannte "Freilaufdioden" mit deren Hilfe verhindert wird, dass es beim Abschalten der Spule des Relais zu Überspannungen kommt. Die Dioden schützen die das Relais umgebende Schaltung. Sie sind i.a. also keineswegs verzichtbar.

Gruß
Stefan

[Richard]

Hallo zusammen

Wie Ulrich richtig festgestellt hat, handelt es sich beim TRIX Electronic Relais um nichts anderes, als um teuer verpackte, elektromechanische Relais. Mit "Electronic" wird eben heute unsinnigerweise alles bezeichnet, wo ein paar Elektronen durch einen Draht fliessen.

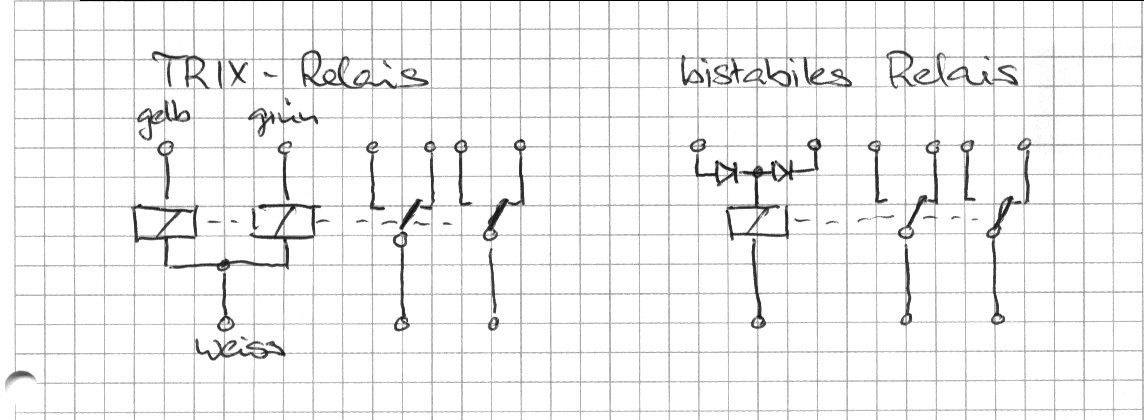

Magnetartikel wurden bei TRIX immer mit Wechselstrom geschaltet, darum besitzen sie zwei Spulen. Wie auch erwähnt, sind heute die bistabilen Relais die modernen Nachkommen der alten 2-Spulen-TRIX-Relais. Die Stellung des Ankers wird hier durch die Polarität des (Gleichstrom)-Steuerimpulses bestimmt. Werden diese Relais direkt ab dem TRIX-Trafo angesteuert, passiert nichts, oder sie brummen nur.
Damit das Relais schaltet, muss die Wechselspannung mit einer Diode in Serie zur Spule gleichgerichtet werden. (Technisch heisst das Einweggleichrichtung und dabei entsteht ein sog. pulsierender Gleichstrom.) Damit das Relais wieder zurück schaltet, braucht es einen zweiten Impuls, mit umgekehrt polarisierter Diode.
Stefan sagt richtig, dass diese Dioden nicht verzichbar sind, eine Schutz- oder Freilauffunktion haben sie aber keinesfalls, sondern es sind reine Gleichrichterdioden.

Gruss
Richard
