Hallo ihr Trix-Technik-Genies,

kann mir mal jemand sagen, mit welchen Dioden man die klobigen Originalteile ersetzen kann. Ich hatte mal eine Lok gekauft, in der 2 ganz kleine Dioden verbaut waren, die kaum Platz beanspruchten. Hat da jemand die Daten bzw. eine Quelle und was ist beim Einbau zu beachten?
Gleiches würde mich auch in Bezug auf den Entstörsatz interessieren. Da habe ich auch schon alle möglichen teile auf dem Tisch gehabt.
Wäre schön. dafür mal einen Schaltplan mit den Teildaten zu haben.

Trix oder nix!

Helmut

[Peter Tümmel]

Hallo Helmut,

du kannst für den Lichtwechsel die Diode 1N4148 verwenden. Diese haben eine kleine Bauform.
Im Anhang findest du ein Schaltbild. Die Diode ist als Dreieck mit einem am rechten Rand senkrechten Strich gekennzeichnet. Der rechte Strich symbolisiert die Kathode (schwarzer Ring auf der Diode).

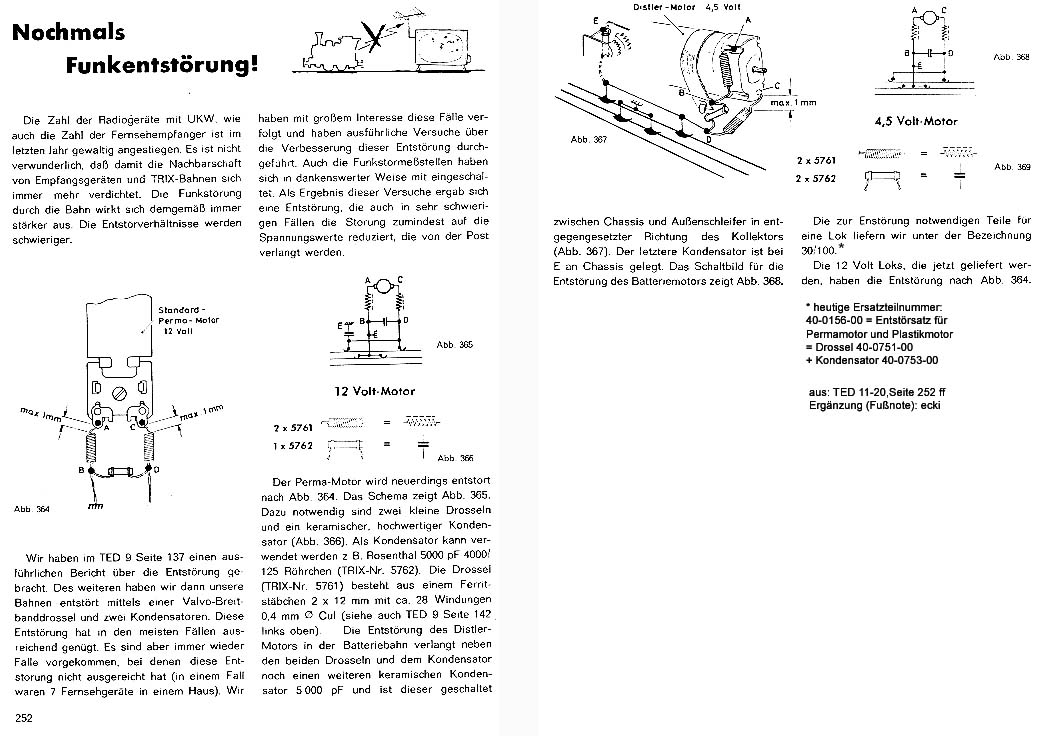

Zum Entstörsatz habe ich ebenfalls einen Ausdruck als Bild beigefügt.
Ich hoffe dir damit geholfen zu haben.

Gruß Peter

[HGenge]

Hallo Peter,

vielen Dank, hat mir echt weitergeholfen.

Danke

Helmut

[HGenge]

Hi ihr Trixer,

habe mir diese Dioden besorgt und mittlerweile in 2 Loks eingebaut. Funktionieren prächtig und nehmen kaum Platz weg. Falls jemad so was braucht, kann er sich gerne an mich wenden. Habe mir einige auf Lager gelegt.

Gruß

Helmut

[chrab55]

Moin Moin aus dem hohen Norden,

wie ich in deinem etwas älteren Artikel gelesen habe, hast du möglicherweise noch diese Lichtwechsel- Dioden auf Halde ? !

Ich wäre an einigen interessiert. Was würden die denn kosten ?

MfG

[HGenge]

Sind schon unterwegs.

Gruß

Helmut
