Hallo Trix-Express-Freunde,

ich bin neu hier im Forum und sehr erfreut, das es so viele Trix-Express-Fans gibt. Aber gleich zu meinem kleinen Problem. Ich habe zwei Bogenweichen mit jeweils unterschiedlicher Spannungsversorgung der Weichenzungen. Eine mit einem zwei Federnblechen unter den Zungen (wohl ältere Ausführung) und eine ohne diese Federbleche. Die ohne Bleche geht ohne Probleme, die andere hat massive Kontaktprobleme an den Zungen. Ich habe gelesen, dass man dieses Problem mit einem Trix-Relais elegant beheben kann. Ich habe eine Konstruktion nach der reinen Logik gebaut. Also die Federbleche außer Betreib gesetzt, an das Herzstück ein Kabel angelötet und je nach Weichen- und Relais-Stellung schalte ich den einen oder den anderen Außenleiter auf das Herzstück. Das funktioniert soweit ganz gut. Die Loks fahren jetzt butterzart über die Weiche. Die Mittelleiterabschaltung geht weiterhin zuverlässig über sie Weiche.

Frage 1: Ist das so ohne Probleme korekt? Das einzige was ich online finden konnte war ein Hinweis auf ein Relais mit 4 Umschaltern. Ich habe aber nur zwei im Einsatz (A0 A1 A2, B0 B1 B2).

Frage 2: Hat jemand von euch einen Schaltplan zur Hand,

da ich nichts kaputt machen will.

Danke für eure Hilfe

Alexander

[Roman Favero]

Hallo Alexander
Dein Thema ist nicht neu. Die Bogenweichen sind eigentlich besser als ihr Ruf.
1. neue 4x Relais bietet unter den Kleinanzeigen der Toolman an. (Er hat noch)

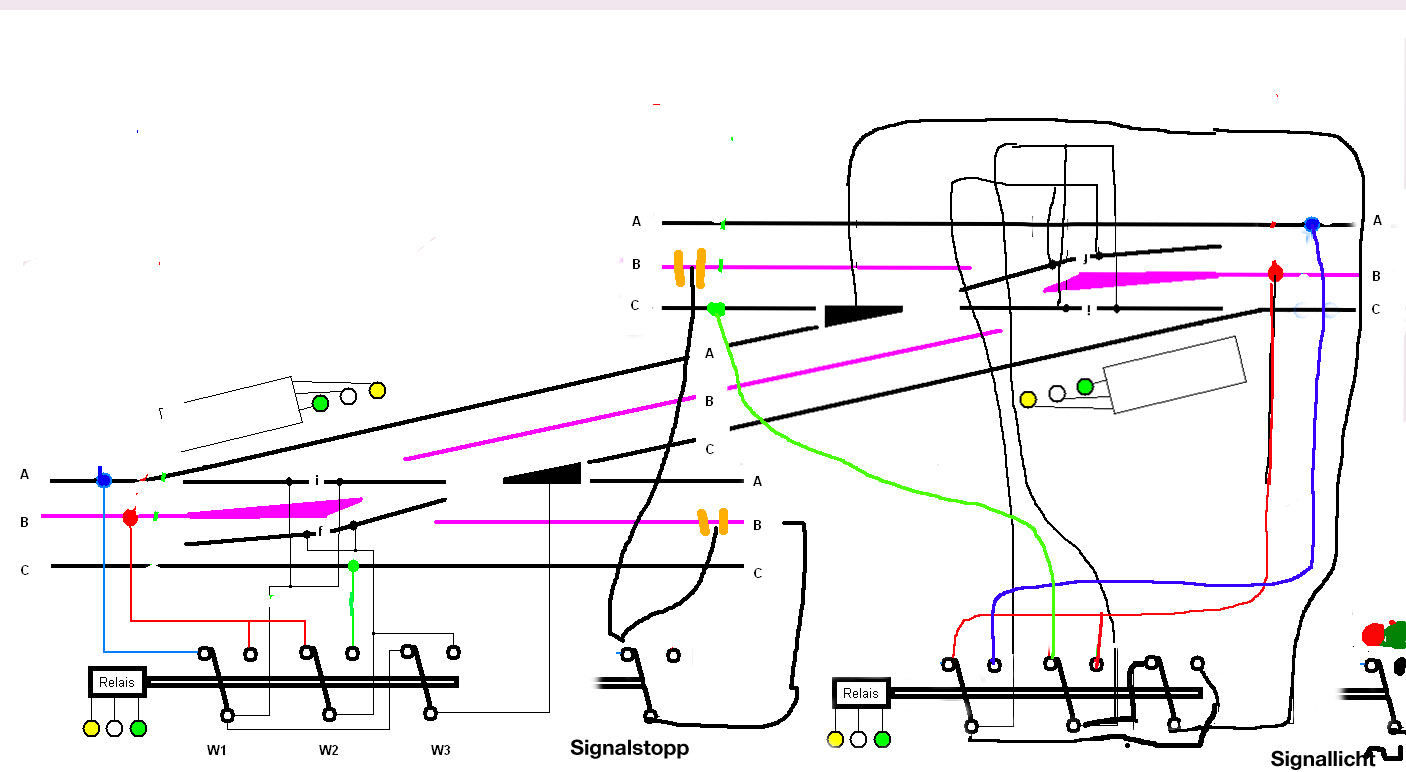

2. ein Schema gibt es von mir unten. für ein Weichenpaar benötigt man 2 Relais, dafür hat man dann noch Kontakte für ein Lichtsignal frei.
3. mithilfe von Vierfachrelais benötigst Du keine Weichenkontakte mehr.
3. Es gibt seit heute auch Ersatzdeckel in Duroplast für die Bogenweichen.
mit vertrixten Grüssen
Roman Favero

[Hans]

Hallo Alexander,

wie Du in der Zeichnung von Roman erkennen kannst, sind es drei Elemente die bei der Bogenweiche geschaltet werden müssen.
1. Das Weichenherzstück muss jeweils die Polarität eines der beiden Außenleitern bekommen
2. Die beiden Weichenzungenschienen und die damit verbundenen Schienenstücke müssen jeweils die Polarität der jeweils berührten Aussenschiene bekommen. Hierbei darf die nicht benutzte Weichenzungenschiene entweder keinen Strom (Original) oder besser die Polarität des Mittelleiters (wie bei Roman) bekommen, da sonst der darübergleitende Mittelleiterstromabnehmer einen Kurzschluss verursacht.
Dies ist mit einem einfachen Umschalter nicht zu lösen.
Die Ursache des Problems sind die aus Bronceblech bestehenden Kontaktfedern der Weichenzungen, welche mit der Zeit alle oxidieren und so keinen Stromfluss mehr zulassen.

Viele Grüße
Hans

[TE1982]

Hallo ihr beiden,

danke für die Tipps und das Anschlußschema. An den dritten Kreis mit der Mittelleiterschaltung habe ich gar nicht gedacht. Und das mit den Weichenzungen leuchtet mir ein. Darüber habe ich mir noch gar keine Gedanken gemacht. Werde das mal noch umbauen.

Grüße Alex
