Hallo zusammen,

draußen wird's kalt - also geht die Bastelzeit wieder los.

Ich habe in einer neuen Weichenstraße ein Problem: Der Spulenkasten einer Weiche hat keinen ausreichenden Platz zum Nebengleis, welches von von einer anschließenden Bogenweiche abführt.
Den Spulenkasten müsste ich verlegen ... und zwar Unterflur.
Meine Idee ist, ein Relais

auf die Unterseite der Platte zu montieren und von dort mit einem Stahldraht auf der Oberseite die Weichenzunge zu bewegen
Habt ihr eine andere/bessere Lösung ?

Danke
Roland

[Ede-Neersen]

Hallo,
das Relais wäre mir zu schade für diese simple Aufgabe. Da der alte Antrieb sowieso entfernt werden muss, so würde ich diesen doch für den Unterflurantrieb heranziehen.
Gruß
Ede-Neersen

[Roman Favero]

Hallo Trix Bastler

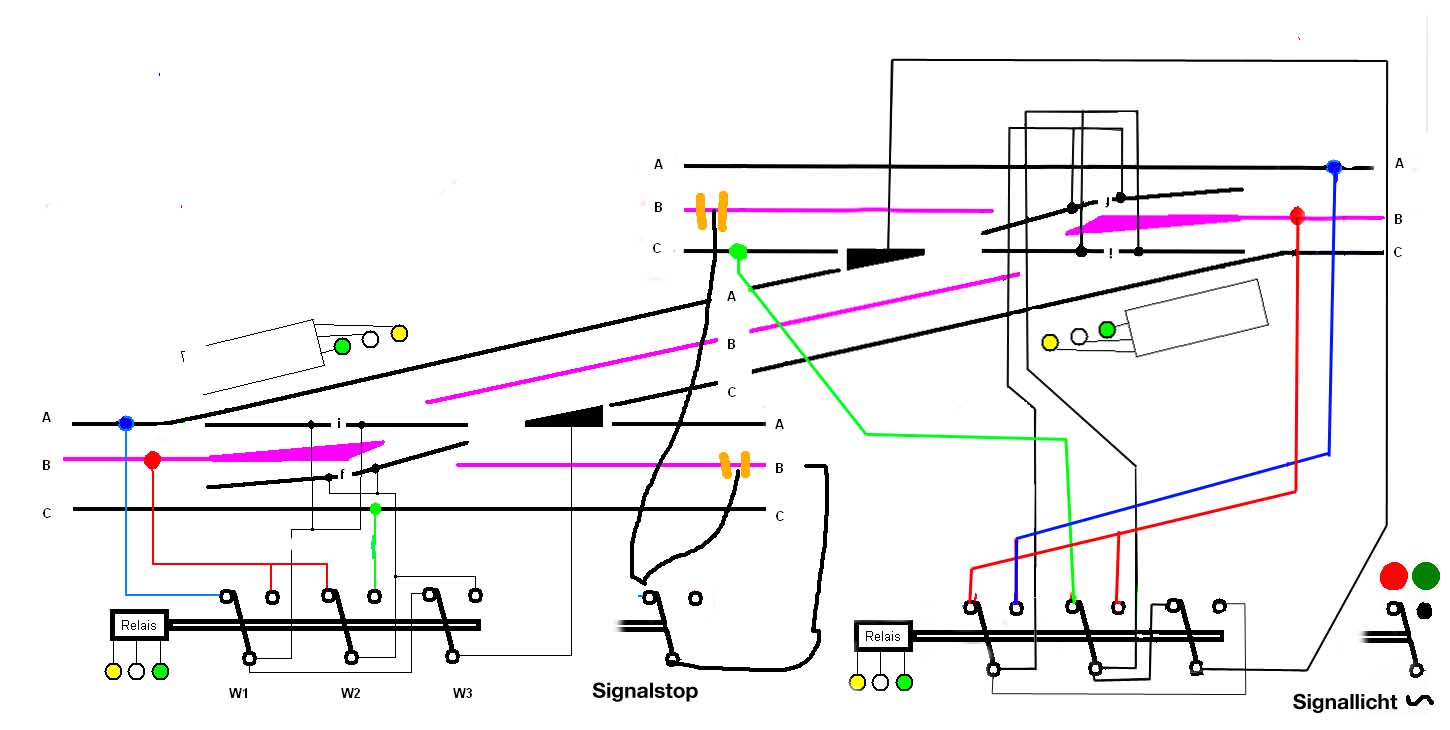

Die Bogenweichenprobleme lassen sich soweit sie elektrischer Art sind nur mithilfe des alten 4fach-Umschaltrelais lösen. Es braucht pro Weiche leider ein Relais. Für eine Boenweichendoppellösung also zwei. Solche neue Relais bekommt Ihr beim Toolman (Walter Gross) in den Kleinanzeigen auf Seite 5. Ob mit oder ohne Unterflurantrieb, das Relais ist die Lösung, denn man benötigt mindestens einen 3fach Umschalter ev. einen 4ten Umschaltkontakt für ein Signalstopp. Dazu erhällt Ihr das elektrische Ein- und Zwei-Weichenschema. Das ist die ultimative Lösung und gibt sogar noch zusätzliche polarisierte Mittelleiter/Weichenzungen, Damit fahren auch kurze Loks ohne stotern drüber.
Roman Favero

[railway]

Hallo Roland
Das Relais wäre wirklich zu schade für diese aufgabe, würde dir raten den Unterflurantrieb den Conrad anbietet zu nehmen. Ich selbst habe auch schon 4 Stück verbaut, weil mir der Antrieb durchgebrannt war.
Gruß Gerd

[Roman Favero]

Ergänzung:
1. zu schade??? gebraucht bekommt man die Dinger für 4-7€ neu für 8-12€
2. ein Unterflurantrieb ersetzt kein Relais.
3. ein Relais macht alle unsicheren Bogenweichen-Umschaltkontakte überflüssig.
4. Ob mit oder ohne Zusatzantrieb das Relais gibt zusätzliche und vorallem einen 100% Kontakt .
Roman Favero

[noels]

Roman, Deine Hinweise sind sehr wertvoll, aber wenn ich Roland richtig verstanden habe, hat er ein Platzproblem mit dem Antrieb einer normalen Weiche, weil ein Gleis, das von einer Bogenweiche abgeht, im Weg ist. Hier ist also der Motorantrieb von Conrad wirklich eine gute und preiswerte Lösung. Den Original- Antrieb würde ich wegen seiner Störanfälligkeit nicht unterflur verlegen.
Gruß aus OS
Heiko

[Baumeister]

Hallo,

ihr habt ja schon tolle Ideen geschrieben.
Also: Es handelt sich um eine "normale" Weiche, deren Spulenkasten stört.
Für meine Bogenweichen habe ich tatsächlich vor, Romans Lösung zu verwirklichen. Von ihm habe ich letztes Jahr in Dortmund den Schaltplan bekommen (ist aber eine andere "Baustelle").

Warum soll das Relais zu schade sein? Es liegt noch bei mir rum. Und wie Roman schon schreibt, kostet es nicht die Welt.
Ich habe bereits eine Handweiche, bis auf den seitlichen Federmechanismus schmäler gearbeitet. Eine elektr. Weiche war mir dafür zu schade.

Interessieren würde mich allerdings der Weichenantrieb von Conrad. Hatte dort schon nachgesehen, aber nicht s gefunden. @railway/Heiko: Welchen Antrieb meinst du? Muss natürlich mit Impluskontakt steuerbar sein.

Roland

[railway]

Hallo Roland
Habe den Weichenantrieb mit Endabschaltung Art.Nr 219999-62 gemeint. Läst sich mit jedem normalen Taster schalten.
Gruß Gerd

[Baumeister]

ok - probier ich aus !
Vielen Dank

Roland
