Hallo Expressler,

habe heute zufällig im Forum
http://alte-modellbahnen.xobor.de/t12828f8-Neukonstruktion-einer-Weiche-fuer-Tix-Express.html etwas über neue Trix Express-Weichen von Weichen-Walter gelesen. Wisst Ihr schon davon?
Hier noch die Adresse:
http://www.weichen-walter.de/
Und hier der Beitrag auf YouTube: http://www.youtube.com/watch?feature=player_profilepage&v=FfBgafRkEU4
Ob sich da ein neuer Markt für unsere Weichen auftut?

Gruß Peter

[PaTrix]

Hallo Peter,

Sehr interessante Informationen, die Du da zusammengetragen hast. Die Frage: "Welchen Weichenwinkel hat diese Weiche?" bliebe noch zu beantworten. 15° oder 18° oder ein anderes Winkelmass?

Die vorgestelle Weiche ist nach einem Kundenauftrag realisiert. Noch habe ich keine Informationen dazu, wer sich diese Weiche bestellt hat. Da es ein Kunde aus der Schweiz zu sein scheint, werde ich mich in der Szene mal "umhören"...

***
Nachtrag vom 28.01.11, 22:00 Uhr:
Die bei http://www.weichen-walter.de dargestellte TRIX EXPRESS-Weiche ist ja mit dem Hinweis 74417 Waldhaus (D) versehen... damit gehört diese Weiche zufällig einem IG Trix Express-Mitglied mit gleicher PLZ. Die Weiche kann bestimmt auf einem seiner Dioramen bewundert werden, wenn er diese an eines der TRIX-Treffen im Süddeutschen Raum mitbringt... z.Bsp. nach Backnang am 12.03.11!
***

Aus meiner Sicht wäre es bestimmt von grossem Interesse, TE-Weichen mit anderen Winkelmassen als nur 30° zu haben. "Systemmässig" müssten dann jedoch die anschliessenden Radien, auch selber "realisiert" werden, da bekanntlich weitere Radien bei TE fehlen. Die Vorgabe wie bei Minitrix, also mit 15° oder gar mit 7,5° Winkeln (wie beim neuen C-Gleis) für TE auch "schlanke" Weichen zu haben, wäre allerdings schon verlockend...

Die Enthusiasten müssten sich halt mal melden, wie sie einer Möglichkeit, neue Weichen zu haben, gegenüberstellen würden!

Mit TRIXigem Gruss
PaTrix

[Peter Tümmel]

Hallo PaTrix,

ja wäre schon toll schlankere Weichen zu haben. Und um den Radius der angeschlossenen Gleise mache ich mir keine Gedanken. Da kann man ja gerade oder gebogene Schienen nehmen, den Schwellenkörper wechselseitig mit einer Pucksäge einschneiden und auf den benötigten Radius biegen. So stelle ich z.B. auch den Radius 3 oder 4 her. Siehe dazu http://www.nerfue.de/html/gleise_mit_radius_3.html.

Gruß Peter

[PaTrix]

Hallo Peter,

Besten Dank für Deinen zusätzlichen Hinweis, wie mit relativ einfachen Schritten, auch ein Gleisradius grösser als R2 realisiert werden kann!

Zu diesem Teilaspekt - Anschluss mit geeigneten anderen Gleisradien an eine mögliche neue Weiche mit neuem Weichenwinkel - hier zur Erinnerung auch noch der Beitrag unseres englischen TRIX-Enthusiasten Garry Lefevre aus U.K. (TTRCA), der in seinem Beitrag vorstellt, wie überhaupt flexibles TRIX EXPRESS-Gleis mit Fremdmaterialen (PECO) hergestellt werden kann. Der Beitrag ist auch in deutscher Sprache abgefasst und gibt auch einen Quellennachweis für die Materialbeschaffung.

Hier der Link: http://www.trix.collector.btinternet.co ... twin2.html

Ich zeige jeweils an meinem Stand ein kurzes Demo-Stück dieses Flexgleises, das von Garry hergestellt ist, und von Neuem immer wieder auf grosses Interesse bei den Enthusiaten stösst.

Nachdem geklärt ist, dass Anschlüsse an eine Weiche abweichend von einem Weinkelmass von 30° bzw. 24° KEIN Hemmnis darstellen kann, bleibt nochmals der Aufruf: Welcher Winkel und welcher Radius in der Ablenkung überhaupt für eine neue Weiche?!

TRIXiger Gruss
PaTrix

[Hans]

Hallo,
ich habe mir vor 20 Jahren für Versuchszwecke eine funktionsfähige schlanke Trix Weiche nach Vorbilddaten selbst gebaut. Das Problem war dann die Länge der Weiche von ca. +40 cm, denn ich hatte keinen Platz für eine Bahnhofseinfahrt mit einer Weichenstrasse von bis zu 2 Meter Länge...
Also habe ich dann doch die TE Weichen verwendet und diese durch Veränderungen dem Gleisplan angepasst.
Viele Grüße
Hans

[PaTrix]

Hallo Hans,

Besten Dank für Deinen weiteren Beitrag und Hinweis. Ja, ich kann mir gut vorstellen, dass sich die Baugrösse einer Weiche mit 15° Weichenwinkel und damit grösserem Radius in der Ablenkung dramatisch ausdehnt.

Ich bin aus der Bildersammlung von Test51 zum IG Treffen in Schwerte 2010 durch einen Hinweis eines der IG Mitglieder, die auf dem Bild ersichtlich sind, darauf hingewiesen worden, dass dort auf dem Tisch eine "schlanke" 15° Weiche von WRENN (ehemals englisches Fabrikat) gezeigt worden war. Auf dem Bild ist auch ersichtlich, dass auch diese Weiche eine erhebliche -> Längenausdehnung hat.

Hier das Bild:

15° Weiche WRENN Schwerte 2010

(Quelle: http://www.test51.de/Bilder_Treffen.htm -> Schwerte 2010, Bild 1007.jpg)

Wer diese Weiche als Beispiel nochmals sehen möchte, dem empfehle ich einen Besuch des Trix-Treffens in Zürich am Sa, 6-Aug-11. Sie wird dort bestimmt noch einmal ausgestellt werden, wenn das Interesse dafür anhalten sollte!

Mit TRIXigen Grüssen
PaTrix

[Peter Hess]

Hallo

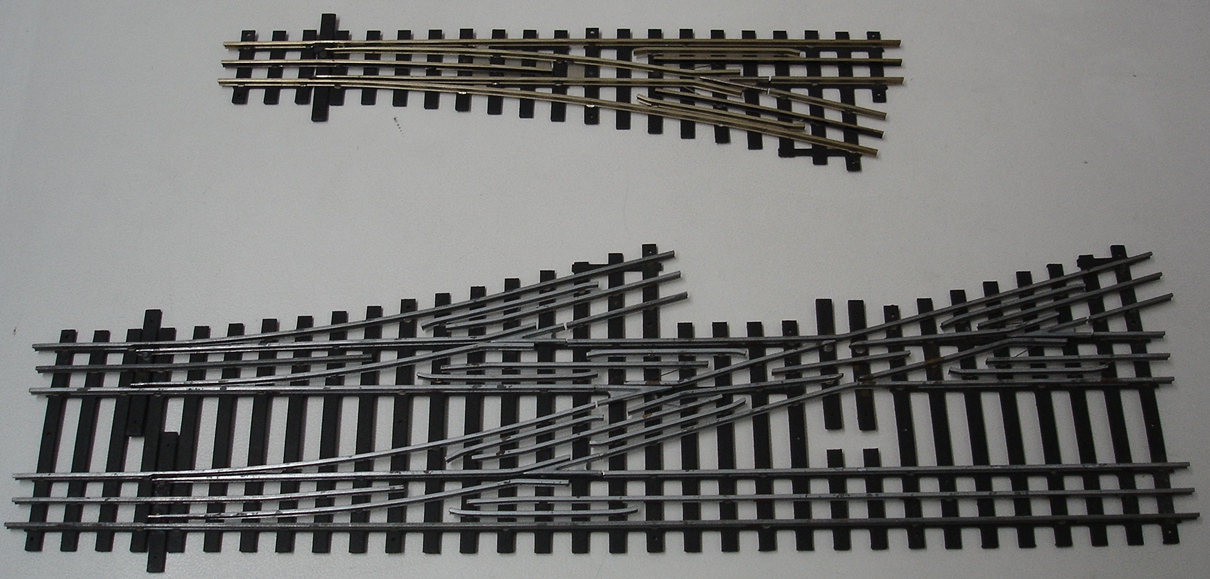

Ich hatte in Schwerte eine 15° Weiche (Länge 270 mm) und eine doppelte Ausleitung (Länge 410 mm) des Fabrikates Wrenn gezeigt. Die Schienenprofilhöhe ist 3,2 mm.
Diese Konstruktionen sind auch mit 2-Leiterfahrzeugen befahrbar.
Die Weichen benötigen einen externen Antrieb und eine Polarisierung bzw. Stromversorgung der Schienen über Relais. Die Ausführung ist sehr einfach, keine Kleineisen, Schwellenband aus Hartpapier, man müsste also die Optik durch Schotter etwas verbessern.
Grundsätzlich ist die Lösung des Problems, insbesondere der Weichenzungen interessant.
Anbei nochmals ein Foto.
MfG Peter Hess

[Peter Hess]

Hallo

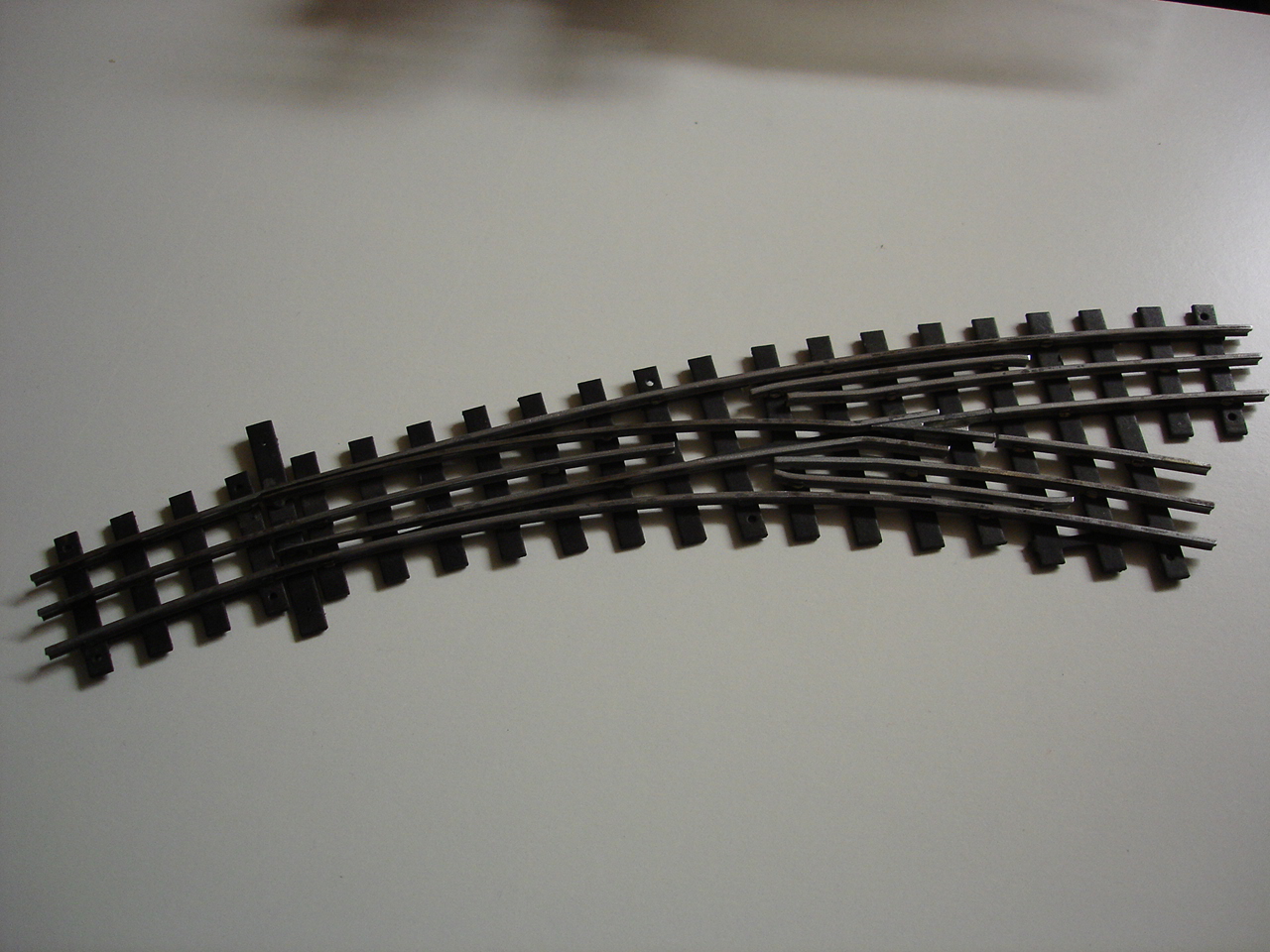

Wurde auch als Bogenweiche gebaut.

[PaTrix]

Hallo Enthusiasten,

...
Die Frage: "Welchen Weichenwinkel hat diese Weiche?" bliebe noch zu beantworten. 15° oder 18° oder ein anderes Winkelmass?
...

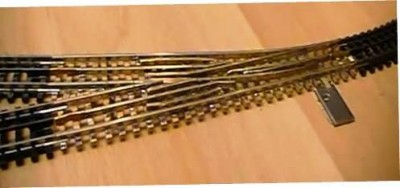

Die Frage ist beantwortet: Die einfache Rechtsweiche von Weichen-Walter für jenen TRIX-Fan ist eine 12°-Weiche!

TE-Auftragsweiche, rechtsgehend, 12°

Hier gibt es auf "Youtube" weitere Videos dazu (Links bitte in einem neuen Fenster öffnen!):

1. Teil: http://www.youtube.com/watch?v=EcwTt6SuS4g
2. Teil: http://www.youtube.com/watch?v=37nhCL1o ... re=related

Mit TRIXigen Grüssen
PaTrix

P.S. Habe mir erlaubt die Hinweise beim TEC Holland hier zu wiederholen!

[Peter Tümmel]

Hallo PaTrix,

vielen Dank für deine Links.
Ist echt interessant.

Gruß Peter
