[Ede-Neersen]

Hallo,
bei einem Lokdecoder SLX835 von Rautenhaus digital ist ein Baustein durchgebrannt. Da ich relativ wenig Ahnung habe weiß ich nicht wie und wo dieses Teil zu bekommen ist. Folgende Bezeichnung ist aufgedruckt:
543 -Dreieck mit Spitze nach oben-
T32 BAA
Ich gehe davon aus, dass die Bauteilbezeichnung verschlüsselt ist. Wie lautet die gängige Bezeichnung? Wer kennt Bezugsquellen?
Vielen Dank für Eure Bemühungen.

Gruß
Ede-Neersen

[Peter Tümmel]

Hallo Ede-Neersen,
helfen kann ich dir nur insofern, dass du es mal bei einem Electronicmarkt in deiner Stadt versuchst. Nimm das Teil aber dazu mit. Ansonsten bleiben dir nur 2 Möglichkeiten:
1. dein Problem der Fa. Rautenhaus zun schildern und
2. einen neuen Decoder kaufen

Gruß

Peter

[Ede-Neersen]

Hallo,
bei Conrad konnten Sie mir nicht weiterhelfen, da das Bauteil keine gängige Typenbezeichnung hat.
Ich habe mich jetzt an den Hersteller gewandt.
Mal sehen, ob der mir helfen kann.
Gruß
Ede-Neersen

[peterpff]

Hallo

da die SMD-Bauteile zu klein für das Aufdrucken der Bezeichnungen sind, schreiben die Hersteller nur ein Code aus 2 bis 3 Buchstaben und Zahlen drauf. Leider gibt es kein offizielles System dafür so das es auch zu Doppeldeutichkeiten kommt. Hier eimal ein Link für eine Code-Tabelle:
http://info.electronicwerkstatt.de/bere ... tiv/b.html.

Hifreichreich wäre ein möglichts großes Foto von dem Baustein um das Logo zu erkennen.

Gruß
Peter

[Ede-Neersen]

Img_5254.zip

(113.36 KiB) 124-mal heruntergeladen

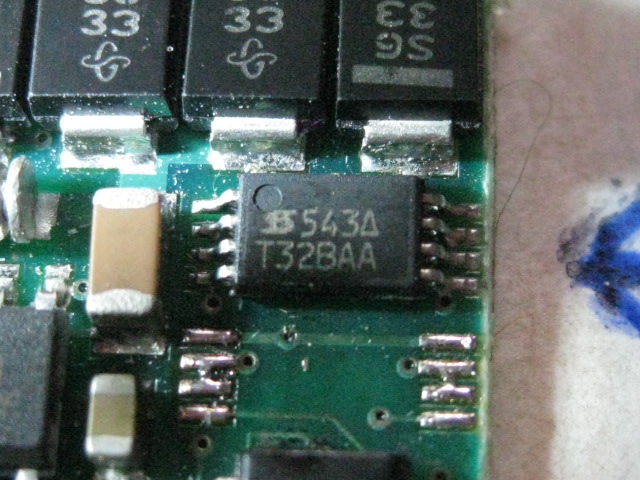

Hallo
hier die Bilder. Der Decoder hat einen der beiden Bausteine selber sauber entlötet. Der verbliebene müsste identisch sein. Ich hoffe, dass man mit der Bezeichnung was anfangen kann.
Gruß
Ede-Neersen

[peterpff]

Hallo
dem ersten anschein nach ist das ein IC mit 2 FET-Transistoren für die Motor-Ansteuerung. Da beide Bausteine gleich sein sollen, müsste es dann je ein N- und ein P-FET in einem Gehäuse sein. Das Logo kann ich leider nicht identifizieren. Sieht ein bisschen wie das alte Siemens-Logo aus (ein S mit einem H drin). Ich werde noch ein bisschen stöbern ob ich was finde.

Gruß
Peter
